Circuitos en paralelo
Los circuitos en paralelo son aquellos en los que coinciden los terminales de entrada y de salida de todos los dispositivos que forman el circuito. En esta ocasión, sólo trataremos circuitos con una única fuente de tensión. Si bien es cierto que podemos conectar un número cualquiera de fuentes de la misma tensión en paralelo, no ocurre lo mismo si la tensión es distinta. Para conectar en paralelo dos fuentes de distinta tensión, es necesario un dispositivo entre ellos (como una resistencia). Sin embargo, en esta sección no se tratarán estos casos y nos centraremos ÚNICAMENTE en circuitos en paralelo con una fuente de tensión.

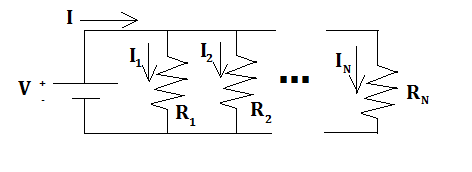

En la siguiente figura, se muestra un circuito en paralelo con N resistencias y una única fuente de tensión V.
Ahora veamos cuál es la intensidad en cada resistencia, tensión en cada resistencia y resistencia equivalente del circuito.
NOTA: Para buscar la resistencia equivalente del circuito (es decir, la resistencia que tendría el circuito si sustituyésemos el resto de resistencias por la equivalente; y que sirve para facilitarnos los cálculos), se parte de que conocemos la intensidad total del circuito (I) y la tensión (V). A partir de la ley de Ohm, podemos llegar a conocer la resistencia equivalente del circuito.
Veamos un ejemplo:
EJEMPLO 1: Para el circuito de la figura, calcular:
a) El voltaje en cada una de las resistencias.
b) La resistencia equivalente del circuito.
c) La intensidad total del circuito.
d) La intensidad en cada una de las resistencias.
